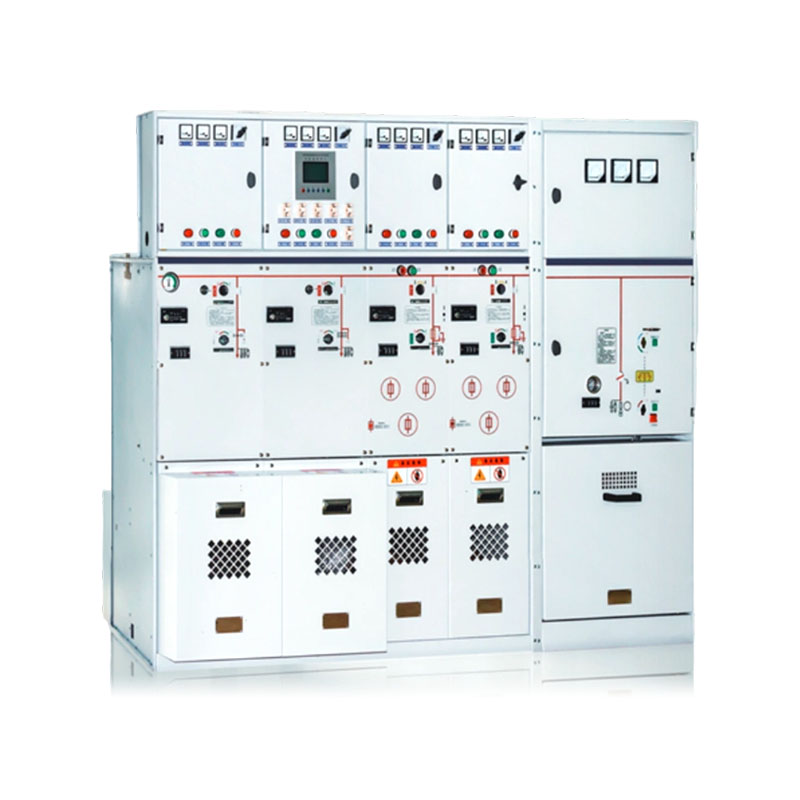

  • XBSRM-12 مجموعة مفاتيح معدنية مغلقة ومعزولة بالكامل ومغلقة بالكامل
  • XBSRM-12 مجموعة مفاتيح معدنية مغلقة ومعزولة بالكامل ومغلقة بالكامل
  • تعريف الوحدة
  • مؤشرات الأداء
  • ميزات المنتج
  • المعلمات التقنية الرئيسية
  • وصف التصميم
رمز الوحدة معنى
C وحدة تبديل تحميل قياسية ذات جلبة واحدة
F تحميل وحدة الجمع بين التبديل والصمام
V وحدة قواطع الدائرة
D وحدة وارد الكابل (بدون مفتاح)
البطانة الجانبية لقضيب التوصيل
- البطانة العلوية لقضيب التوصيل
إس إل وحدة قارنة الحافلات
M وحدة القياس
حزب العمال حزب العمال Unit
1ك2(4) تحميل وحدة التبديل مع وصلة صادرة ذات جلبة مزدوجة

ضغط الغاز SF6 الضغط المطلق عند 20 درجة مئوية: 1.4 بار ظروف التشغيل العادية
معدل التسرب 0.2%/سنة درجة الحرارة القصوى 40 درجة مئوية
درجة الحماية IP67 درجة الحرارة الدنيا -40 درجة مئوية
غرفة الغاز سمك الفولاذ المقاوم للصدأ 3.0 ملم الحد الأقصى لمتوسط الرطوبة النسبية ≥95%
الارتفاع ≥2000 م*
بسبار
تحميل بسبار التبديل الداخلي 400 ملم² المعايير المعمول بها
بسبار التأريض للمفاتيح الكهربائية 150 ملم² جيجابايت/T11022 GB3906 GB1985
GB16926 GB3804 GB1984
اللون GB3309
اللوحة الأمامية للمفاتيح الكهربائية RAL7012 IEC60056 IEC60129 IEC60265
اللوحة الجانبية وغطاء مقصورة الكابل رال7035 IEC60298 IEC60420 IEC60694

السلامة التشغيلية:
من خلال تدابير السلامة التالية، نحن نوفر للمستخدمين حماية خاصة للسلامة:
مفتاح تحميل متكامل بثلاثة أوضاع عمل
يستخدم قاطع الدائرة مفتاح الحمل بدلاً من مفتاح العزل، مما يجعله أكثر أمانًا وموثوقية. التصميم المغلق بالكامل على جانب واحد يحمي من الاتصال العرضي. يلبي التشابك الميكانيكي مع الشاشة الكهربائية متطلبات الحماية الخمسة ويوفر مؤشرًا لحالة الخط الوارد والصادر.
تشغيل موثوق: يستخدم التصميم المغلق بالكامل خزان غاز ملحومًا من ألواح من الفولاذ المقاوم للصدأ مقاس 3 مم، مع جميع المفاتيح بقدرة 10 كيلو فولت وقضبان التوصيل الحية محكمة الغلق داخل خزان الغاز. توفر موصلات الكابلات المصنوعة من السيليكون المطابقة توصيلات كابلات معزولة ومغلقة بالكامل، مما يمنع آلية التشغيل المرنة من التأثر بالغبار والرطوبة والحيوانات الصغيرة والعوامل البيئية الخارجية الأخرى. تستخدم اللوحات التي يتم تشغيلها يدويًا أو كهربائيًا صفائح معدنية مجلفنة مع مخططات محاكاة للإشارة إلى مواضع المفاتيح. تم طلاء السطح كهربائيًا لتعزيز مقاومة التآكل وزيادة نطاق الضغط الآمن لغاز SF6 داخل وعاء الضغط.

اقتصادية:
صيانة مجانية
موثوقة للغاية
عمر الخدمة يصل إلى 20 عامًا

حلول مرنة:
طرق واردة متعددة، تدعم إدخال الكابل الأمامي أو الأيمن أو العلوي أو الخلفي
طرق دمج متعددة، مما يسمح بدمج مرن للوحدات الفردية
قضبان التوصيل المعزولة، تدعم ترتيبات الخزانة من الأمام إلى الخلف أو من اليسار إلى اليمين
حلول التصميم المرنة

تطبيق واسع:
سعة مخرج كابل كبيرة وبصمة صغيرة، مناسبة لمتطلبات التطبيقات المختلفة.

البند وحدة وحدة C الوحدة النمطية F وحدة V وحدة CB
تحميل التبديل جهاز الجمع تبديل فراغ فاصل / مفتاح التأريض قواطع دوائر فراغ فاصل / مفتاح التأريض
الجهد المقنن كيلو فولت 12 12 12 12 12 12
التردد المقدر هرتز 50 50 50 50 50 50
تردد الطاقة يتحمل الجهد (من الطور إلى الطور/المنفذ) كيلو فولت 42/48 42/48 42/48 42/48 42/48 42/48
دفعة البرق تحمل الجهد كيلو فولت 75/85 75/85 75/85 75/85 75/85 75/85
التصنيف الحالي A 630 ملاحظة 630 1250/630
تصنيف كسر حلقة مغلقة الحالية A 630
تصنيف كابل الشحن كسر التيار A 135/135
تصنيف ماس كهربائى صنع الحالي (الذروة) كا 50 80
الذروة المقدرة تحمل التيار كا 50
تصنيفها لفترة قصيرة تحمل التيار كا/3s 20
تصنيف كسر ماس كهربائى الحالي كا 31.5 20 25
تصنيف النقل الحالي A 1750
ماكس. الحالي لمطابقة الصمامات A - 125
مقاومة الحلقة Ω ≥ 300 ≥ 600
الحياة الميكانيكية مرات 5000 3000 5000 2000 5000 5000

يتم تثبيت مجموعة المفاتيح الكهربائية المعزولة بالكامل والمغلقة بالكامل بالمعدن XBSRM-12 على إطار من الصفائح المعدنية المجلفنة. توجد وحدات التبديل في خزان غاز SF6، وهو مصنوع من لوح من الفولاذ المقاوم للصدأ بسمك 3 مم مع خصائص مضادة للتآكل وغير مغناطيسية. غاز SF6 هو "نظام محكم الغلق" ويمكن أن يعمل لمدة 20 عامًا في ظل ظروف العمل العادية. ضغط التشغيل الطبيعي لغاز SF6 هو 0.015 ~ 0.04 ميجا باسكال. خزان الغاز مزود بجهاز تخفيف الضغط مما يضمن خروج الغاز من الأمام أو الخلف لخزان الغاز عند حدوث ضغط زائد.
