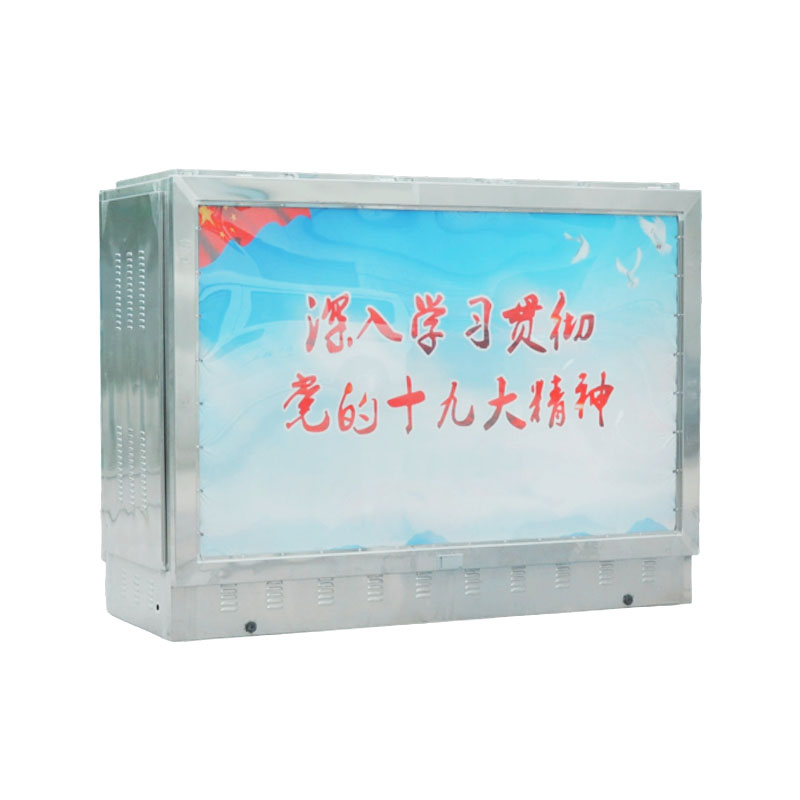

  • YBD1-12/0.4 محطة فرعية تحت الأرض
  • YBD1-12/0.4 محطة فرعية تحت الأرض
  • شروط الخدمة العادية
  • الميزات الهيكلية
  • مزايا الأداء
  • المعلمات الفنية

1. الارتفاع: يجب ألا يتجاوز الارتفاع 1000 متر.
2. درجة الحرارة المحيطة: درجة الحرارة القصوى: 40 درجة مئوية؛ الحد الأدنى لدرجة الحرارة: -30 درجة مئوية.
3. الرطوبة النسبية: عند درجة حرارة 25 درجة مئوية يجب ألا تزيد نسبة الرطوبة النسبية للهواء عن 95%، كما يجب ألا يتجاوز المتوسط ​​الشهري 90%.
4. بيئة التثبيت: يجب أن يكون موقع التثبيت خاليًا من التلوث الواضح والغازات المتفجرة أو المسببة للتآكل والغبار. يجب أن يكون موقع التركيب خاليًا من الاهتزازات والتأثيرات الشديدة، ويجب ألا يقع في منطقة منخفضة.
5. شروط الخدمة الخاصة: يجب أن تتوافق شروط الخدمة الأخرى التي تتجاوز شروط الخدمة العادية المذكورة أعلاه مع أحكام GB1094.1 وGB/T11022 وGB/T14048.1 وGB7251.1.

يتم تركيب جميع معدات المحطة الفرعية الجاهزة بالكامل تحت الأرض داخل حاوية مغلقة بالكامل. تنقسم العلبة داخليًا إلى حجرة المفاتيح الكهربائية ذات الجهد العالي، وحجرة المحولات، وحجرة المفاتيح الكهربائية ذات الجهد المنخفض. تم تجهيز كل حجرة بأجهزة إضاءة، كما تم تجهيز مجموعة المفاتيح الكهربائية بأجهزة تهوية قسرية والتحكم في درجة الحرارة وأجهزة تدفئة وغيرها من المعدات.
يتم تثبيت جميع المعدات المذكورة أعلاه تحت مستوى سطح الأرض. معداتها الداخلية هي نفس تلك الموجودة في المحطات الفرعية التقليدية الجاهزة فوق الأرض. يتم خفض جهد الدخل 10 كيلو فولت بواسطة المحول إلى جهد توزيع 400/220 فولت ثم يتم إمداده إلى نقاط التحميل. التقنيات الرئيسية لهذه المحطة الفرعية الجاهزة بالكامل تحت الأرض هي أداء إغلاق العلبة، ومقاومة التآكل، ومقاومة الضغط.
على وجه التحديد:
1. من أسفل العلبة إلى الجسم يجب أن تظل خالية من علامات التآكل لمدة 50 سنة على الأقل.
2. يجب أن يتحمل العلبة التآكل الناتج عن ضغط الخرسانة والمياه الجوفية مع الحفاظ على السلامة الهيكلية الجيدة.
3. يجب أن تتحمل جميع نقاط الغلق، بما في ذلك فتحات الوصول إلى المعدات ومداخل ومخارج الأفراد ومداخل الكابلات، ضغط تسرب المياه الجوفية، مع عدم تسرب الماء إلى الداخل وعدم وجود رطوبة أو رطوبة داخل السياج.
محطة YBD1-12 الفرعية الجاهزة بالكامل تحت الأرض تلبي المتطلبات الأساسية المذكورة أعلاه وتوفر بشكل أساسي الوظائف الثلاث التالية:
1. تم تجهيز أحد طرفي العلبة بحوضين للصرف. أثناء الطقس الممطر، يمكن لمياه الأمطار أن تدخل بسرعة إلى نظام الصرف من خلال أحواض الصرف دون الدخول إلى داخل المحطة الفرعية الجاهزة.
2. بالإضافة إلى تصريف مياه الأمطار، فإن حوض الصرف يعمل أيضًا كمدخل هواء لنظام التهوية الدوراني داخل العلبة. يدخل الهواء إلى العلبة من خلال مدخل الهواء لتكوين الدورة الدموية، مما يحافظ على درجة الحرارة والرطوبة المتوازنة داخل العلبة ويقلل ارتفاع درجة حرارة المحول.
3. في حالة حدوث الفيضان مرة كل 50 أو 100 عام، عندما يؤدي ارتفاع المياه الجوفية إلى تدفق عكسي لنظام الصرف الصحي وعدم قدرة حوض الصرف على تصريف المياه، سيتم إغلاق جهاز التهوية تلقائيًا، مما يؤدي إلى عزل الجزء الداخلي والخارجي من السياج. وهذا يمنع الفيضانات من التأثير على المعدات ويسمح للمحطة الفرعية الجاهزة بمواصلة التشغيل.

في الوقت الحاضر، يتم تركيب العديد من المحطات الفرعية في بعض المدن في الطوابق السفلية الشاهقة. وبمجرد حدوث فيضانات غزيرة، فإنها تغمرها المياه بشكل أساسي، وتتضرر معظم المعدات بعد انحسار المياه. إذا تم استخدام المحطات الفرعية الجاهزة بالكامل تحت الأرض كمعدات توزيع الطاقة، فيمكن تجنب غمر المعدات. تتمتع المحطات الفرعية الجاهزة بالكامل تحت الأرض أيضًا بالمزايا التالية:
1. يمكنها توفير موارد الأراضي بشكل كبير، مما يلغي الحاجة إلى حيازة الأراضي وتقليل الاستثمار في البنية التحتية.
2. لا توجد عوائق فوق سطح الأرض، لذلك لا تؤثر على البيئة أو تجربة الناس البصرية والمناظر الطبيعية.
3. عند تركيبها في المروج أو الأحزمة الخضراء، يمكن تصميم العديد من العناصر الزخرفية والمناظر الطبيعية فوق الأرض، مثل المنحوتات والجنائن. عندما تكون هناك متطلبات لمربعات كبيرة أو حواف الطريق، وحيث لا يُسمح بوجود أي عوائق، بما في ذلك قنوات التهوية، فوق سطح الأرض، يمكن اختيار محطات فرعية مسبقة الصنع من نوع بلازا. يمكن إخفاء فتحات التهوية لهذا النوع من المحطات الفرعية الجاهزة تمامًا تحت مستوى سطح الأرض.
4. معدات توزيع الطاقة للمحطة الفرعية الجاهزة بالكامل تحت الأرض تم تركيبها تحت الأرض، مما يوفر سلامة وموثوقية عالية.
5. لا يوجد أي تأثير للضوضاء من المحول فوق الأرض.
6. بما أن البيئة تحت الأرض باردة نسبيًا، فإن ارتفاع درجة الحرارة أثناء تشغيل المحول يكون أكثر استقرارًا.
7. المساحة الداخلية للمحطة الفرعية الجاهزة بالكامل تحت الأرض واسعة نسبيًا، ولن تتداخل الصيانة والتشغيل مع سطح الأرض أو تسبب أي ضرر للبيئة المحيطة.

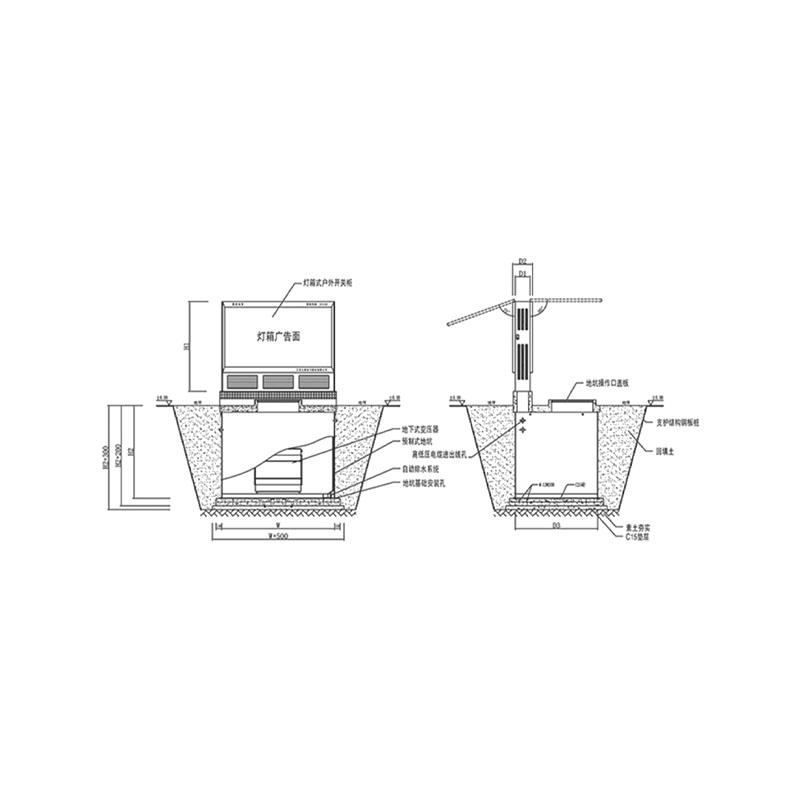

100002 نموذج
1 أبعاد التثبيت
2 مفتاح خارجي من نوع صندوق الضوء
3 لوحة إعلانات الصندوق المضيء
4 محول تحت الأرض
5 الحفرة الجاهزة
6 فتحات مدخل/مخرج الكابلات ذات الجهد العالي والمنخفض
7 نظام الصرف الآلي
8 فتحات تركيب مؤسسة الحفرة
9 غطاء منفذ تشغيل قضيب التوصيل الرئيسي
10 دعم البراغي الصلب المدمجة
11 ردم التربة
12 تربة عادية
13 التربة العادية المضغوطة
14 وسادة خرسانية C15
15 غطاء منفذ تشغيل قضيب التوصيل الرئيسي
16 دعم البراغي الصلب المدمجة
17 ردم التربة
18 تربة عادية
19 التربة العادية المضغوطة
20 وسادة خرسانية C15
