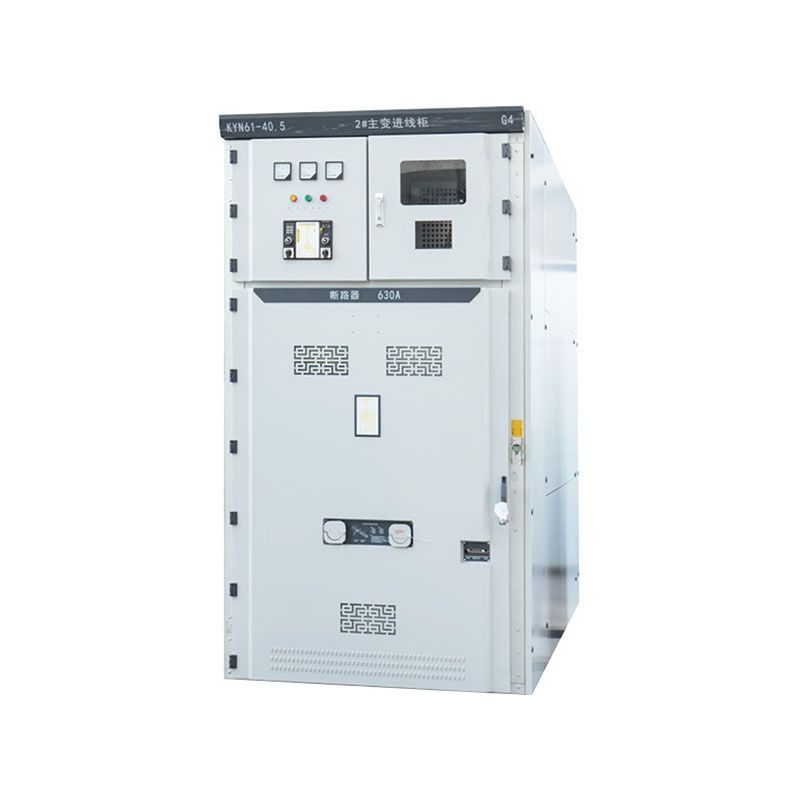

  • KYN61-40.5(Z) مجموعة مفاتيح كهربائية مغلقة معدنية مصفحة قابلة للإزالة
  • KYN61-40.5(Z) مجموعة مفاتيح كهربائية مغلقة معدنية مصفحة قابلة للإزالة
  • تسمية النموذج
  • شروط الخدمة العادية
  • المعلمات التقنية الرئيسية
  • تركيب المفاتيح الكهربائية
  • الأبعاد الشاملة
  • مخطط هيكل المعدات

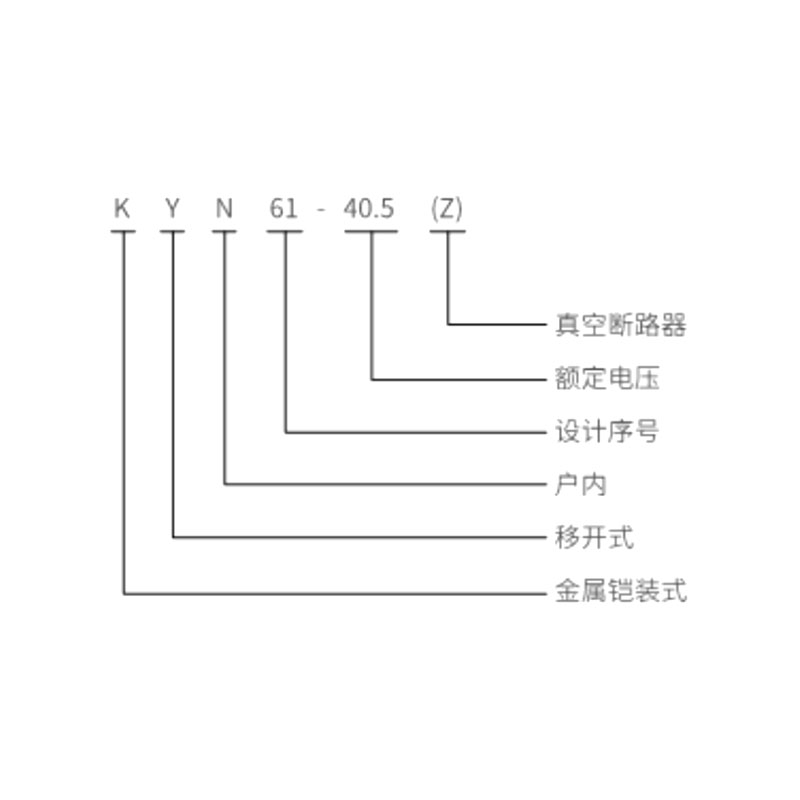

200021 تسمية النموذج
K النوع المغطى بالمعدن
Y النوع القابل للسحب
N داخلي
61 الرقم التسلسلي للتصميم
40.5 الجهد المقنن
(ض) قواطع دوائر فراغ
  • درجة حرارة الهواء المحيط: الحد الأقصى 40 درجة مئوية، والحد الأدنى -15 درجة مئوية.
  • الرطوبة النسبية: يجب ألا يزيد متوسط ​​الرطوبة النسبية اليومية عن 95%.
  • ضغط بخار الماء: يجب ألا يزيد المتوسط ​​اليومي عن 2.2 كيلو باسكال.
  • الرطوبة النسبية: المعدل الشهري لا يزيد عن 90%.
  • ضغط بخار الماء: يجب ألا يزيد المتوسط ​​الشهري عن 1.8 كيلو باسكال.
  • الارتفاع: لا يزيد عن 1000م فوق سطح البحر.
  • الشدة الزلزالية: لا تزيد عن 8 درجات.
  • الهواء المحيط: خالي من التلوث الكبير مثل الغازات المسببة للتآكل أو الاشتعال وبخار الماء وغيرها.
  • لا يوجد اهتزاز عنيف.
  • للاستخدام في ظل ظروف تتجاوز شروط الخدمة العادية المحددة في GB 3906، يلزم التشاور مع الشركة المصنعة.

المعلمات التقنية الرئيسية لمجموعة المفاتيح الكهربائية الفراغية

الاسم وحدة القيمة
الجهد المقنن كيلو فولت 40.5
التصنيف الحالي A 1250 1600 2000
التردد المقدر هرتز 50
تصنيف قصير الوقت الصمود الحالي كا 20 25 31.5
تصنيف الذروة الصمود الحالي كا 50 63 80
تردد الطاقة المقنن يتحمل الجهد كيلو فولت 95/1 دقيقة
نبضة البرق المقدرة تتحمل الجهد الكهربي كيلو فولت 185
مدة الدائرة القصيرة المقدرة s 4
درجة الحماية IP3X


المعلمات التقنية الرئيسية لقاطع الدائرة الفراغية (الترجمة الإنجليزية)

الاسم وحدة القيمة
الجهد المقنن كيلو فولت 40.5
التردد المقدر هرتز 50
تردد الطاقة المقنن يتحمل الجهد كيلو فولت 95/1 دقيقة
نبضة البرق المقدرة تتحمل الجهد الكهربي كيلو فولت 185
التصنيف الحالي A 1250، 1600، 2000
تصنيف قصير الوقت الصمود الحالي كا 20، 25، 31.5
تصنيف كسر الدائرة القصيرة الحالية كا 20، 25، 31.5
تصنيف الذروة الصمود الحالي كا 50، 63، 80
مدة الدائرة القصيرة المقدرة s 4
وقت الافتتاح مللي 30 ≥ ر ≥ 60
وقت الإغلاق مللي 50 ≥ ر ≥ 100
عمليات كسر الدائرة القصيرة المقدرة مرات 20
الحياة الميكانيكية مرات 10000
فئة الحماية IP43

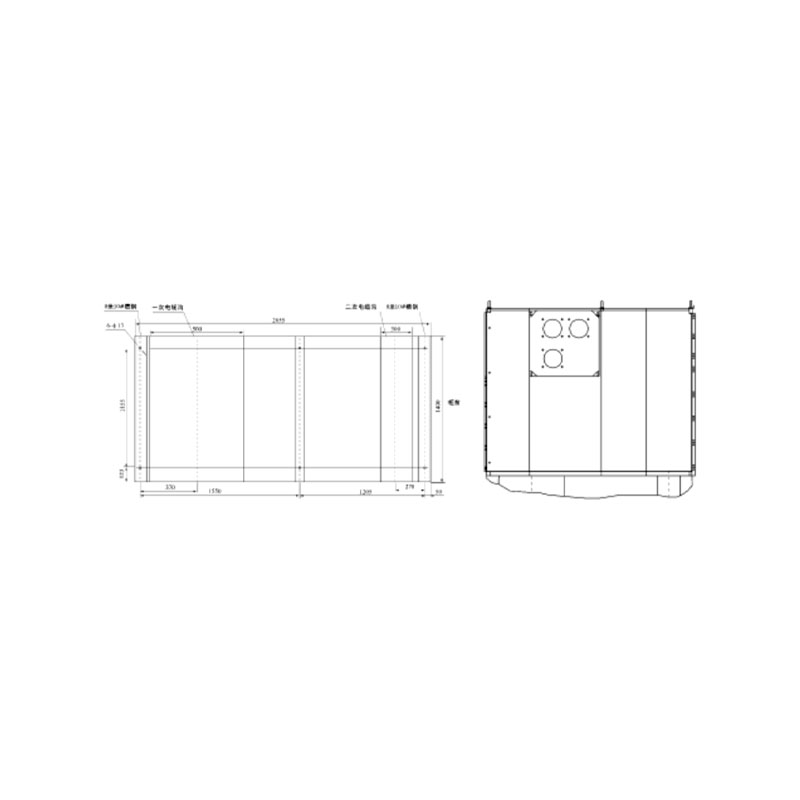

200012 1. ارتفاع الغرفة الكهربائية: ≥4500 مم.
2. المسافة بين الجزء الخلفي من المفاتيح الكهربائية والجدار: ≥1500 مم.
3. استواء إطار الأساس: ≥1 مم/م.
4. يجب ألا يتجاوز الجزء الفولاذي لقناة الأساس المدمجة البارز فوق الأرضية 3 مم.
5. يمكن تثبيت مجموعة المفاتيح الكهربائية على الأساس عن طريق البراغي أو اللحام.
6. الوزن التقريبي لمجموعة المفاتيح الكهربائية: 1800 كجم.
7. عرض ممر تشغيل المفاتيح الكهربائية (صف واحد): ≥3000 مم؛ صف مزدوج (وجهاً لوجه): ≥4000 مم.

الارتفاع 2650 ملم
العرض التصنيف الحالي ≥1600 أ 1400 ملم
العمق مدخل/مخرج الكابل 2870 ملم
العمق مدخل/مخرج علوي 2950 ملم

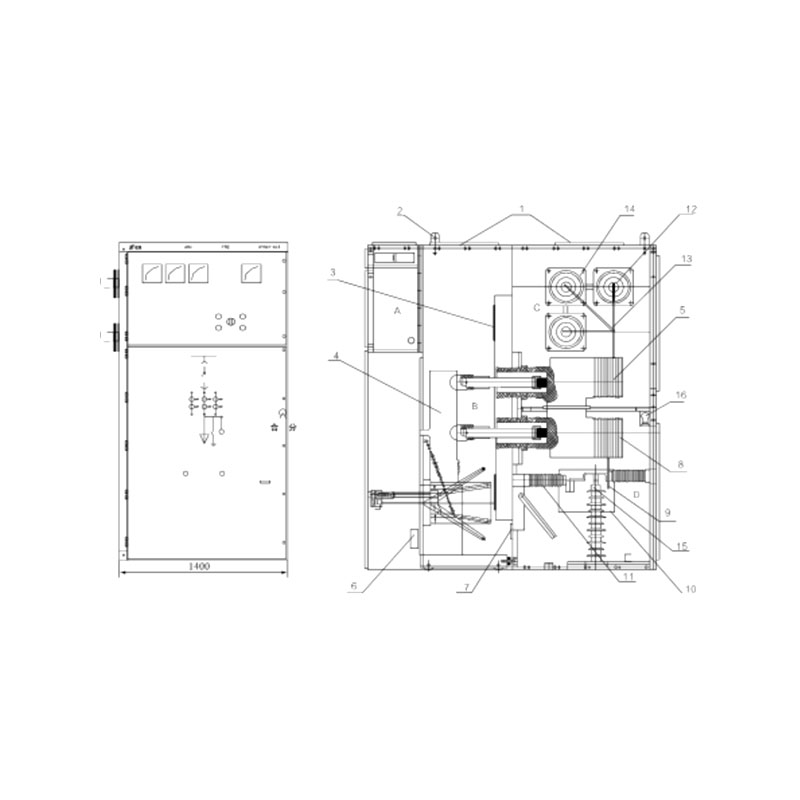

200003 أ. مقصورة الأدوات 7. جهاز التدفئة
ب. حجرة قواطع الدائرة 8. المحول الحالي
ج. مقصورة بسبار 9. كابل
د. مقصورة الكابل 10. لوحة العزل
E. مقصورة قضيب التوصيل المساعد 11. مفتاح التأريض
1. لوحة الضغط 12. بسبار الرئيسي
2. حلقة التعليق 13. فرع بسبار
3. مصراع 14. الأكمام العازلة
4. قواطع دوائر 15. صواعق الطفرة
5. صندوق الاتصال 16. الإضاءة
6. المكونات الثانوية
