سلسلة قواطع الدائرة الكهربائية الفراغية عالية الجهد للاستخدامات الداخلية

Wenzhou Xubian Electric Co., Ltd.

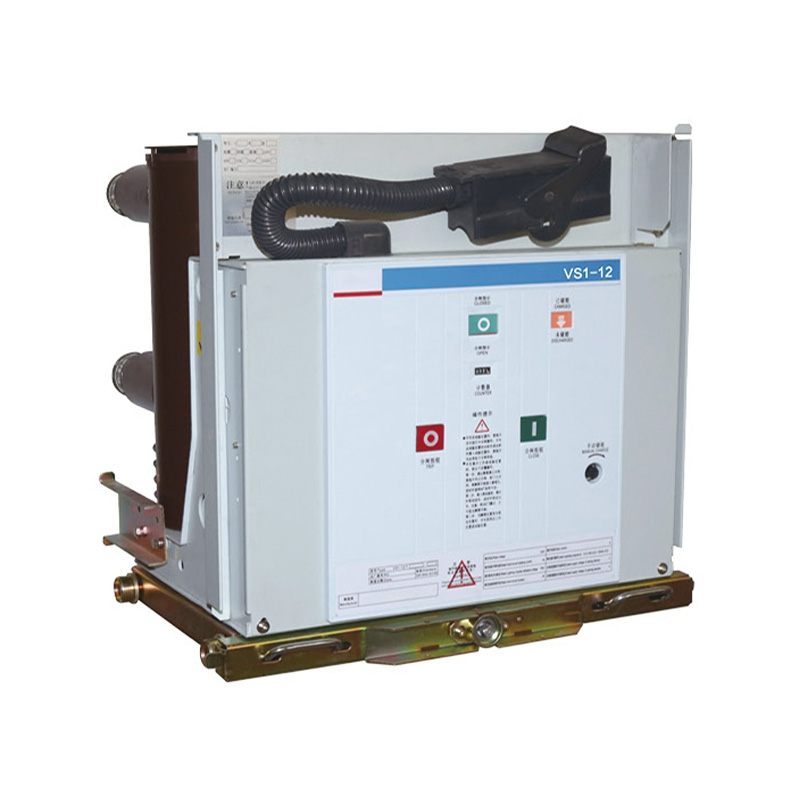

  • ZN63(VS1)-12 قاطع دارة كهربائي داخلي ثابت/عربة يدوية عالي الجهد
  • ZN63(VS1)-12 قاطع دارة كهربائي داخلي ثابت/عربة يدوية عالي الجهد
  • ZN63(VS1)-12 قاطع دارة كهربائي داخلي ثابت/عربة يدوية عالي الجهد
  • ZN63(VS1)-12 قاطع دارة كهربائي داخلي ثابت/عربة يدوية عالي الجهد
000022 تسمية النموذج
الزنك قاطع دائرة فراغ داخلي
63(VS1) الرقم التسلسلي للتصميم
12 الجهد المقنن (كيلو فولت)
□ رمز آلية التشغيل: G يرمز إلى النوع الصلب المختوم
□ التصنيف الحالي
□ تصنيف كسر ماس كهربائى الحالي (كيلو)

1. درجة الحرارة المحيطة: لا تزيد عن 40 درجة مئوية ولا تقل عن -10 درجة مئوية (يُسمح بالتخزين والنقل عند -30 درجة مئوية).
2. الارتفاع: لا يتجاوز 1000 متر. (إذا تم استخدامه على ارتفاع أعلى، يجب زيادة مستوى العزل المقدر وفقًا لذلك.)
3. الرطوبة النسبية: المعدل اليومي لا يزيد عن 95%. المتوسط ​​اليومي لضغط البخار المشبع لا يزيد عن 2.2×10^-3 ميجا باسكال، المتوسط ​​الشهري لا يزيد عن 1.8×10^-3 ميجا باسكال.
4. الشدة الزلزالية: لا تزيد عن الدرجة الثامنة.
5. أماكن خالية من الحرائق ومخاطر الانفجارات والتلوث الشديد والتآكل الكيميائي والاهتزازات الشديدة.

لا. البند وحدة البيانات
01 الجهد المقنن كيلو فولت 12
02 أقصى جهد التشغيل كيلو فولت 12
03 التصنيف الحالي A 630
1250
630 1250 1250 1600
1600 2000 2000 2500
2500 3150 3150 4000
04 تيار كسر الدائرة القصيرة المقدر (تيار الاستقرار الحراري المقدر - r.m.s.) كا 20/25 31.5 40
05 تصنيف ماس كهربائى صنع الحالي (الذروة) كا 50/63 80 100
06 الذروة المقدرة تحمل التيار (تيار الاستقرار الديناميكي المقنن - الذروة) كا 50/63 80 100
07 4S تصنيف ماس كهربائى تحمل الجهد كا 20/25 31.5 40
08 مستوى العزل المقدر جهد تحمل العمل (قبل وبعد الكسر المقنن) / تردد طاقة 1 دقيقة يتحمل الجهد الكهربي كيلو فولت إلى الأرض 42 (عبر جهات الاتصال المفتوحة 48)
دفعة تحمل الجهد (قبل وبعد الكسر المقنن) / دفعة البرق المقدرة تحمل ذروة الجهد إلى الأرض 75 (عبر جهات الاتصال المفتوحة 85)
09 وقت الاستقرار الحراري المقدر s 4
10 تسلسل التشغيل المقدر O-0.3s-CO-180s-CO
11 الحياة الميكانيكية مرات 20000
12 العدد المقدر لعمليات كسر تيار الدائرة القصيرة مرات 50
13 تصنيف جهد الإغلاق لآلية التشغيل (DC) V ايه سي، دي سي 110، 220
14 تصنيف جهد الفتح لآلية التشغيل (DC) V ايه سي، دي سي 110، 220
15 فجوة الاتصال مم 11 ± 1
16 السفر الزائد (طول ضغط زنبرك الاتصال) مم 3.5±0.5
17 وقت الارتداد للفتح/الإغلاق على ثلاث مراحل مللي ≥ 2
18 الاتصال وقت الارتداد الإغلاق مللي ر ≥ 2
19 متوسط سرعة الافتتاح م / ث 0.9 ~ 1.2
متوسط سرعة الإغلاق م / ث 0.5~0.8
20 وقت الافتتاح في أقصى جهد التشغيل s ≥ 0.05
21 عند الحد الأدنى من جهد التشغيل ≥ 0.08
22 وقت الإغلاق s 0.1
23 مقاومة الدائرة الرئيسية لكل مرحلة μΩ 630 ≥ 50 1250 ≥ 45
24 سمك التآكل التراكمي المسموح به لجهات الاتصال المتحركة والثابتة مم 3
الأبعاد بين قوسين مخصصة لتباعد الطور بمقدار 275 مم
