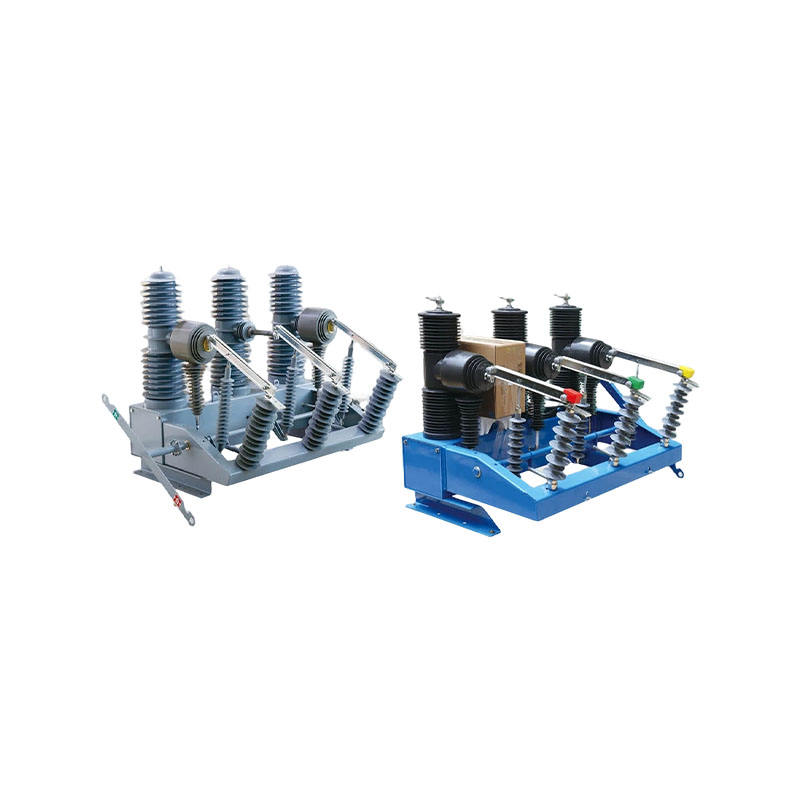

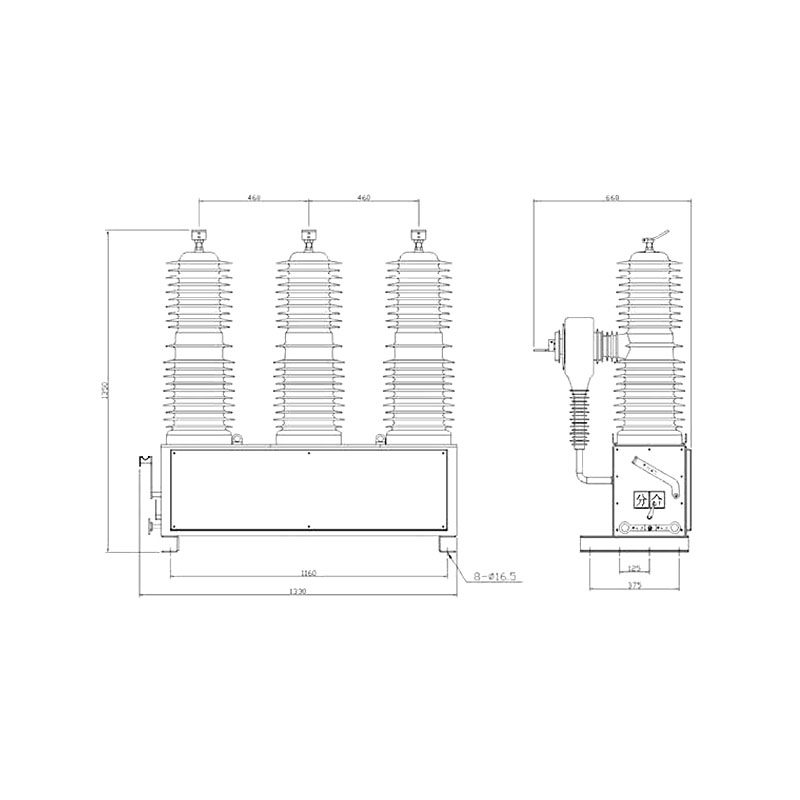

قاطع دائرة فراغ الجهد العالي الخارجي ZW32-40.5

قواطع الدائرة ذات التيار المتناوب عالي الجهد GB1984-2003
GB/T11022-1999 المواصفات المشتركة لمعايير المفاتيح الكهربائية ومعدات التحكم ذات الجهد العالي
قواطع الدائرة ذات التيار المتناوب عالي الجهد IEC62271-100

1. مبدأ إطفاء القوس
يعتمد قاطع الدائرة الفراغية الخارجي عالي الجهد ZW32-40.5 على قاطع فراغ، باستخدام فراغ عالي كوسيلة لإطفاء القوس وعزله. عندما تنفصل جهات الاتصال المتحركة والثابتة تحت تأثير آلية التشغيل أثناء تنشيطها، يتم إنشاء قوس فراغ بين جهات الاتصال. وفي الوقت نفسه، يشكل هيكل الاتصال الخاص مجالًا مغناطيسيًا طوليًا مناسبًا داخل فجوة الاتصال، مما يحافظ على قوس الفراغ في حالة منتشرة ويتيح حرق القوس بشكل موحد على سطح الاتصال للحفاظ على جهد قوس منخفض. عندما يعبر التيار الصفر بشكل طبيعي، تتحد الأيونات المتبقية والإلكترونات وبخار المعدن أو تتكثف على أسطح التلامس والدروع في غضون ميكروثانية. يتم استعادة القوة العازلة لفجوة القاطع بسرعة، مما يؤدي إلى إطفاء القوس وكسر الدائرة. يتم التحكم في قوس الفراغ بواسطة المجال المغناطيسي الطولي، مما يمكّن قاطع الدائرة من تقديم أداء مستقر وقوي لمقاطعة التيار.
2. تخزين طاقة المحرك
يقوم المحرك بإخراج عزم الدوران إلى ترس الآلية، والذي ينتقل إلى العجلة المسننة الكبيرة الموجودة على العمود الرئيسي، مما يدفع ذراع الكرنك إلى تدوير زنبرك الإغلاق وشحنه. عندما يضغط المسمار الموجود على ذراع الكرنك على مفتاح الحد، يتم قطع مصدر طاقة المحرك، مما يكمل تخزين طاقة الزنبرك.
3. تخزين الطاقة يدويًا
ينقل الدوران اليدوي لعمود خرج الآلية عزم الدوران عبر الترس الصغير إلى الترس الكبير المتشابك بالكامل، مما يدفع ذراع الكرنك إلى تدوير زنبرك الإغلاق وشحنه.
4. إغلاق تشغيل الملف اللولبي
بعد أن تستقبل الآلية إشارة الإغلاق، يتحرك القلب المتحرك للملف اللولبي للإغلاق إلى الأعلى ويدفع قضيب رحلة الإغلاق إلى الأعلى، مما يؤدي إلى تدوير نصف عمود الإغلاق عكس اتجاه عقارب الساعة وتحرير قيد مزلاج الإغلاق. وفي الوقت نفسه، يتم الضغط على مزلاج الإغلاق بواسطة الأسطوانة ويدور عكس اتجاه عقارب الساعة لتحرير مخزن الطاقة. بفضل شد زنبرك الإغلاق، تضرب الكاميرا الموجودة على العمود الرئيسي ذراع الروك الموجود على عمود تخزين الطاقة اليدوي (عمود الإخراج) وتنقل الحركة إلى المفتاح عبر قضيب التوصيل، مما يكمل عملية الإغلاق.
5. التشغيل اليدوي
يؤدي الدوران اليدوي للشوكة المثبتة على نصف عمود الإغلاق إلى تدوير نصف العمود عكس اتجاه عقارب الساعة، مما يحقق نفس تأثير عملية إغلاق الملف اللولبي.
6. عملية إعادة الإغلاق
بعد أن تطلق الآلية طاقة الزنبرك وتكتمل عملية الإغلاق، يتم إعادة شحنها تلقائيًا في الحالة المغلقة. بمجرد الانتهاء من تخزين الطاقة، تظل الآلية في حالة الإغلاق والشحن وتدعم إعادة الإغلاق التلقائي عند استقبال إشارة أمر صالحة.
7. تشغيل الملف اللولبي المفتوح
بعد أن تستقبل الآلية إشارة الفتح، يتحرك القلب المتحرك للملف اللولبي للفتح لأعلى ويدفع قضيب رحلة الفتح لأعلى، مما يؤدي إلى تدوير نصف عمود الفتح عكس اتجاه عقارب الساعة وتحرير تقييد مزلاج الفتح. وفي الوقت نفسه، يتم دفع مزلاج الفتح بواسطة الأسطوانة ويدور عكس اتجاه عقارب الساعة. يدور ذراع الروك عكس اتجاه عقارب الساعة تحت تأثير زنبرك الفتح الداخلي، مما يكمل عملية الفتح.
8. التشغيل اليدوي
يؤدي الدوران اليدوي للشوكة المثبتة على نصف عمود الفتح إلى تدوير نصف العمود عكس اتجاه عقارب الساعة، مما يحقق نفس تأثير عملية فتح الملف اللولبي.
9. عملية الرحلة بالتيار الزائد
عندما يتدفق تيار الرحلة المحدد عبر ملف تحرير التيار الزائد، يتم تشغيل المغناطيس الكهربائي ويقوم قضيب الدفع بتشغيل ذراع الرحلة. يؤدي هذا إلى تدوير نصف عمود الفتح عكس اتجاه عقارب الساعة وتحرير تقييد مزلاج الفتح، مما ينتج عنه نفس عمل فتح الملف اللولبي واستكمال تعثر التيار الزائد لقاطع الدائرة.
